Simbolo
*Circuito Doblador devoltaje
*Circuitos Limitadores con diodos
*Circuitos Cambiadores de nivel
Funcionamiento del diodo rectificador
Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.
Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

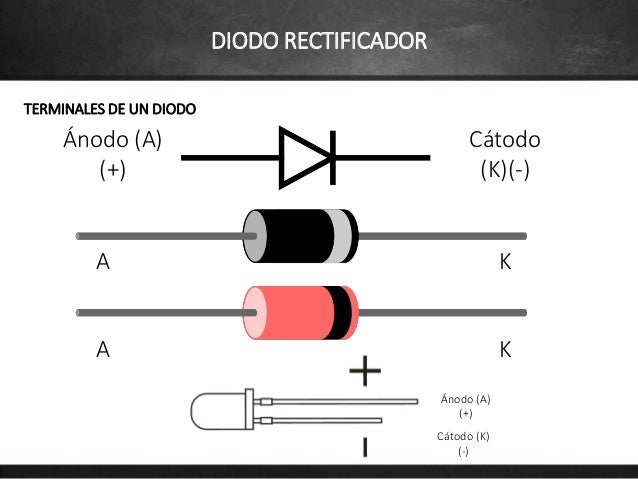

Posee polarizacion directa cuando ingresa por el anodo es decir por el(+) positivo y posee polaracion indirecta cuando ingresa por el catodo (-) negativo.
Imagenes
